1. 核心原理与结构特点

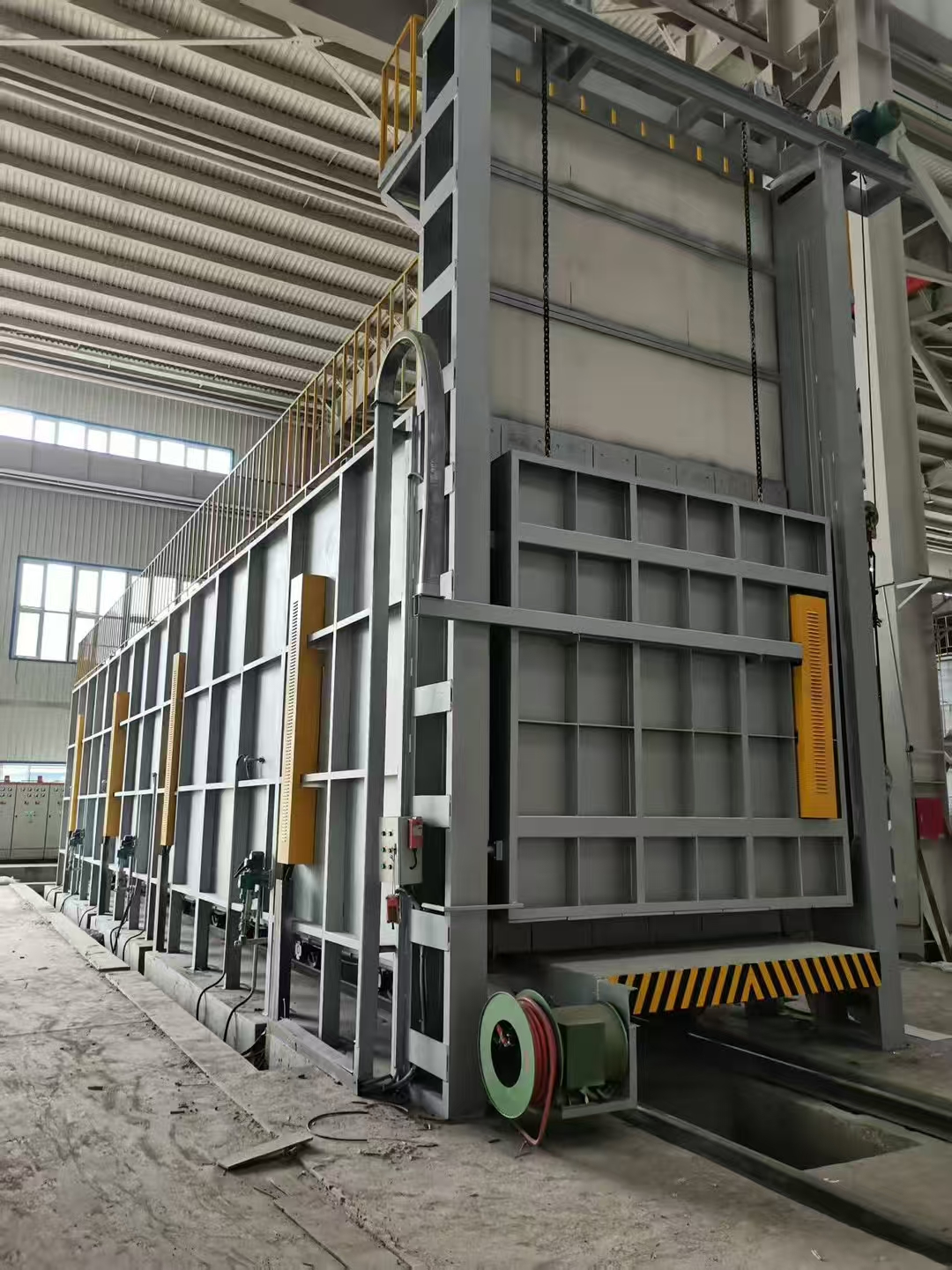

台车炉也叫底开式车底炉，属于专用热处理设备，专门处理尺寸大、重量大，无法放入普通箱式炉的工件。核心设计是可移动台车作为炉底。台车砌筑耐火材料，装配法兰轨道车轮，能够完全驶出炉体外壳。操作人员通过行车将铸件、锻件或者陶瓷坯料放置在台车上，台车再驶入封闭炉膛完成热处理工艺。

现代高温台车炉分为电加热与燃气加热两种主流形式。电加热炉普遍采用碳化硅棒或者 HRE 系列合金电阻发热元件。高温型号采用多面加热（侧壁、炉顶、台车底面）实现辐射均匀加热。高端设备将炉膛划分为多个独立控温区，搭配 N 型、S 型铂铑热电偶，局部控温精度可达 ±1℃，炉膛整体温场均匀度控制在 ±5℃，满足 DIN 17052‑1、AMS 2750 国际热处理行业标准。

台车机械机构是故障高发部位。传统轮轴轴承会同时承受高温、热膨胀、车间粉尘、氧化腐蚀多重损伤，容易出现抱死、运行阻力过大。台车卡滞、走行抖动，不仅会损坏牵引机构，还会破坏炉膛温度稳定，造成工件硬度不均、变形。海外很多设备厂商采用镶嵌石墨的锰青铜（C86300）自润滑轴套、差分式台车结构，降低高温连续工况下的维护工作量。

2. 炉衬隔热、热损耗与能效优化

耐火炉衬直接决定炉子运行成本、温场均匀性以及设备使用寿命。老式全重质耐火砖结构热损耗巨大。一台百吨级 950℃大型台车炉，仅通过炉壁、炉顶、台车传导辐射散失的功率就可达 150‑200 千瓦，带来极高的年度能耗成本。

近二十年来炉衬技术迭代明显。采用陶瓷纤维模块、微孔隔热板、高强度锚固系统组成多层复合炉衬，静态热损耗几乎可以减半。950℃工况下，炉体外壁热通量可控制在 600‑700 瓦 /㎡；1100℃工况控制在 800‑900 瓦 /㎡。

工程上必须规避热桥风险。钢制锚固件、炉门框、各类金属贯穿件会形成热量优先传导通道，造成炉膛内部局部低温。低温区域会导致工件金相转变不完全、残余应力大、硬度不一致。耐火材料长期使用会出现微裂纹、剥落、收缩变形，定期检查与局部修补重砌，是保障设备长期稳定生产的必要维护工作。

欧洲高端机型普遍采用带后部通风的双层炉壳结构。设备在 850℃长期工作时，外壳表面温度依旧较低，既保障操作人员安全，也减少向车间环境的辐射散热。

3. 典型工业应用场景

根据 2025 年全球市场统计数据，重型制造业占台车炉市场份额 34.96%，航空航天防务占 25.08%，汽车交通运输行业占 17.72%。

在重型装备、发电行业，台车炉用于处理转子轴、发电机环件、涡轮锻件，单工件重量可达 50‑200 吨。大型转子轴正火回火典型工艺：升温速率 100℃/ 小时，长时间高温保温，受控降温速率 50℃/ 小时，之后空冷，整套完整工艺周期 30‑40 小时。多区闭环控制、热电偶冗余备份，保障发电关键零部件整批工件温度一致性。

油气、风电行业使用台车炉对大尺寸管件、井口构件、风电塔筒部件、风电传动大齿圈进行去应力退火。

除黑色金属热处理之外，高温台车炉也用于新材料制造：结构陶瓷烧结、粉末冶金致密化、半导体基板退火、催化剂活化、储能材料热处理。既有百升级实验室小样机，也有数立方米大型工业炉，最高工作温度可达 1400‑1600℃，满足特种陶瓷烧结需求。

可实现工艺包含退火、正火、去应力、回火、固溶处理、人工时效。部分设备可以配置密闭气氛腔体，通入惰性保护气体，防止高合金工件表面氧化。

4. 使用痛点与现代发展趋势

尽管应用广泛，台车炉依旧存在不少行业痛点。第一，台车频繁进出，外界冷空气大量进入炉膛，对耐火衬体形成热冲击，同时需要消耗额外能耗重新升温。第二，炉膛容积大，温场校准要求高，温度不均依旧是工件报废的主要诱因。第三，重载机械部件长期承受循环高温，对比固定式箱式炉，磨损损耗更高。

当前海外设备的主要发展方向：采用新型复合微孔隔热材料进一步降低静态热损耗；PLC 触摸屏智能控制系统完整记录全部热处理工艺曲线，满足航空级热处理质量追溯要求；台车自动化驱动提升定位精度，降低人为操作失误；可控气氛台车炉逐步普及，用于高价值合金工件；同时设备向模块化结构发展，缩短现场安装周期，便于后期检修更换零部件。

对于需要大批量处理大吨位大件的生产车间，台车炉依旧是不可替代的热处理装备。合理选择炉衬材料、做好机械系统维护、精细调试多区温度，才能兼顾产能、产品质量以及长期运行成本。
